JBB系列機械隔膜式計量泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： Rc1/2
流量范圍： 14-130（L/h）
壓力范圍： 0.4-1.0（Mpa）
泵頭材質：304, 316, PVC, PTFE
常規產品全部現貨供應，縮短了交貨期。
應用領域：廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
JBB系列
機械隔膜式計量泵的液力端借助于隔膜來組成工作室，以隔膜周期變形來代替活塞（柱塞）的往復運動的泵，稱為
機械隔膜計量泵。
特點：
1、無動密封，無泄露。因液力端隔膜的靜密封代替活塞的動密封，能做到輸送介質時不泄露；
2、除清水外，更適用于輸送易燃易爆、劇毒、惡臭、放射性介質；
3、結構上比液壓隔膜泵簡單，但比柱塞泵復雜；
4、可配計量泵數字控制器，實現數字化，實現就地和遠程控制；
5、隔膜為五層復合結構壓制而成（第一層超韌性耐酸薄膜，第二層彈性橡膠，第三層支撐鐵芯，第四層強化尼龍纖維布，第五層彈性橡膠完全包履），可有效提隔膜適用壽命；
6、膜片后面增加不銹鋼強板設計，提高膜片使用壽命；
7、出口壓力一般在1.0Mpa以下，流量適用范圍較??；計量精度比柱塞泵和液壓隔膜泵低，當壓力從小到大時，流量變化可達10%；
應用：
隔膜式
計量泵應用范圍廣，從一般的常溫清水到具有強腐蝕、易揮發、易結晶、易燃易爆、劇毒惡臭及比重大、中等粘度、放射性等介質，也可輸送懸浮液體。為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。
流量范圍:0-130 L/H
壓力范圍: 0-1.0MPA
電機功率: 60W,220V / 380V / 110V / 24V, 50/60Hz
驅動系統: 兩相、三相標準電機或防爆電機
防護等級: IP55, IP54,
材料
泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316,陶瓷
工作條件
環境溫度: -30℃ --- 80℃
技術參數
型 號 | 流量 L/h | 行程 mm | 壓力 MPa | 泵速 min-1 | 膜片規格 mm | 電機 功率 w | 進出口徑聯接方式 |
PVC | PTFE | 304/316 |
JBB15/1.0 | 14 | 2 | 1.0 | 100 | 60 | 60 | 6x10 PE軟管 卡套 | Rc1/2” 內螺紋 | 6x12 接管套 焊接 |
JBB25/1.0 | 25 | 3 | 1.0 | 100 |
JBB40/0.7 | 38 | 3 | 0.7 | 150 |
JBB60/0.6 | 60 | 4 | 0.6 | 100 | 84 | 10x14 PE軟管 卡套 | 10x16 接管套 焊接 |
JBB80/0.5 | 80 | 5 | 0.5 | 100 |
JBB100/0.4 | 100 | 4 | 0.4 | 150 |
JBB130/0.4 | 130 | 5 | 0.4 | 150 |
特配直流減速電機電壓：12V，24V；可選用減速電機的電壓：380V，220V；
流量50升PVC材質的可配DN15接管套膠接。
標配電機的電壓：380V，特殊電機、過流材質請咨詢渤泉。

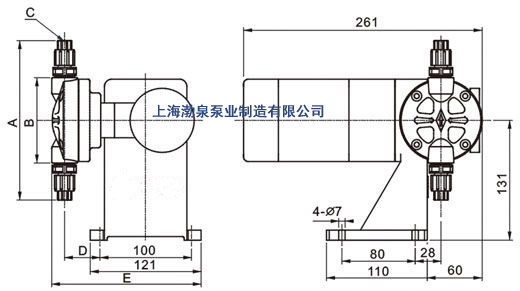

| | A | B | C | D | E |
| JBB10-40 | 174 | 94 | 6 | 39 | 163 |
| JBB60-130 | 207 | 114 | 10 | 41 | 172 |
特點
1. 操作安全，機械驅動隔膜。
2. 密封性好，無泄漏，裝配維修簡單安全。
3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
應用
JBB系列機械隔膜式
計量泵廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
